传统垂直升降 (塔库)

5传统垂直升降 (塔库).jpg

运行原理

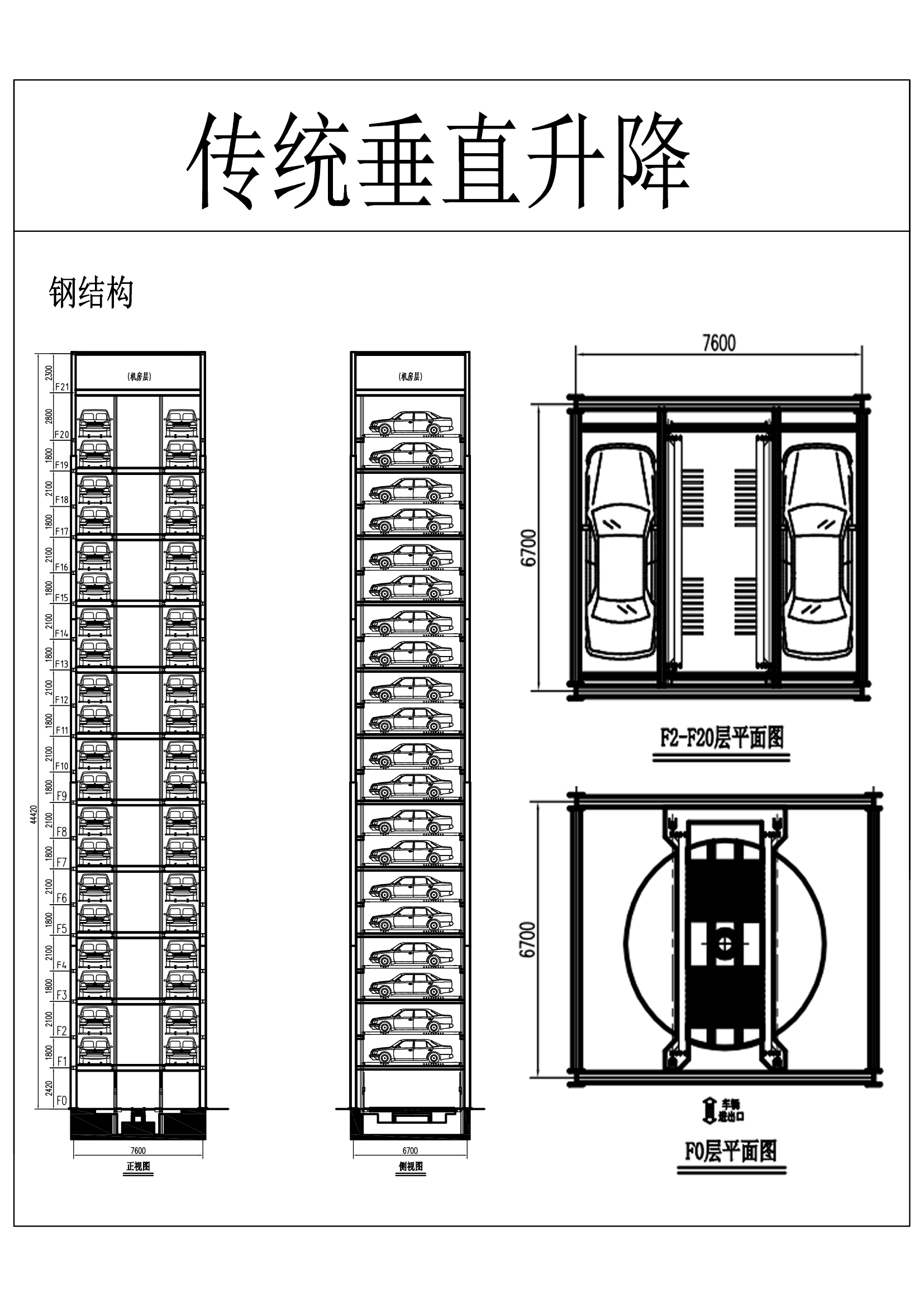

车库呈矩形布置,单塔设置3列。结构分为提升通道和泊位,提升通道内设升降梳齿架和提升系统,泊位分布于提升通道两侧。出入口室设置于地面层升降通道内,或设有固定回转盘。存取车时,通过升降梳齿架和横移梳齿架交换,到达指定层,通过横移梳齿架横移实现从通道到泊位的搬运,通过回转盘实现车辆掉头。

设备特点:

设备采用曳引驱动或液压驱动形式,可选用梳齿式或夹轮式交换形式,可地上、半地上半地下布置,一般适用于政府、医院、企事业单位、公共停车场等场地。



相关视频:

基本参数:

容车规格(长X宽X高)

T≤5.31.91.55m

K类≤5.31.92.05m

容车质量

≤2350kg

占地面积

50㎡

电机功率和运行速度

升降

15/22/30kw  50/75/100m/min

横移

0.2kw   9.5m/min

回转

1.5kw   3.0rpm

存取车方式

前进入库、前进出库

电源

三相五线 380V 50Hz


×
